肿瘤医院二期北院基坑及沉降监测工程
项目名称：肿瘤医院二期北院基坑及沉降监测工程
项目地点：天津市河西区体院北环湖西路
业主名称：天津医科大学肿瘤医院
时间：2015年8月-2017年4月
项目概况：

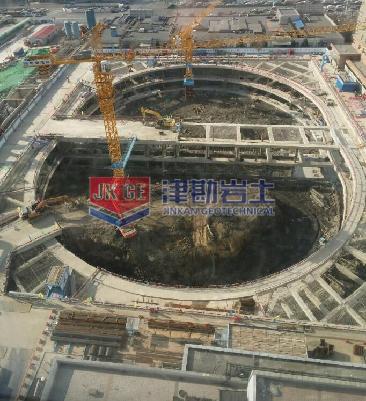

肿瘤医院二期北院基坑及沉降监测工程位于河西区卫津南路以东、环湖西路以西、宾水道以北区域，即天津市肿瘤医院院内西南侧。本工程基坑形状呈规则的长方形，长114m，宽89m，总面积约10000m2，周长约 400m。基坑开挖深度设计±0.000 相对于大沽高程 3.450m，室外地坪的设计标高为-0.450m。根据基坑支护方案设计说明可知，本工程基础底板上皮设计标高为-19.05m，基础承台厚度暂定为2.0m，素混凝土垫层+防水层厚度约为0.10m，因此坑底设计标为-21.15m。因此基坑普遍开挖深度为20.7m，电梯井等局部深坑区域最大开挖深度为22.7m。
本工程基坑采用水泥土搅拌墙（截断第一、二承压水层）+地下连续墙+四道钢筋混凝土水平支撑的支护形式。地连墙外侧采用厚700mm的TRD水泥土搅拌墙止水，水泥土搅拌墙有效墙身54m； 基坑南侧地连墙厚1200mm，其余三侧墙厚1000mm，东侧地连墙有效墙深56m（兼作主体承重结构），其余三侧有效墙深40m。基坑形状呈规则的矩形，竖向设置四道钢筋混凝土水平支撑，支撑平面整体采用两个大环梁+中间对撑的形式。
主体采用框架结构，整体设地下4层，地上10层，总建筑面积为79387平方米。
